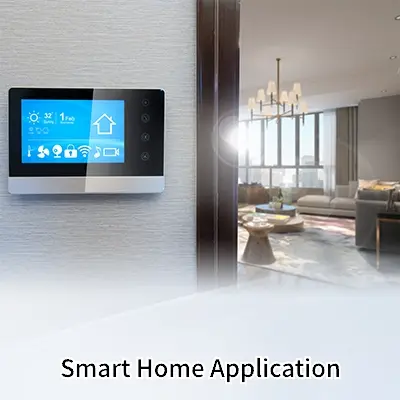

スマートホーム操作パネル
直感的なタッチ操作と柔軟なGUI設計により、照明や空調、エネルギー管理を一元的に操作できます。省配線・省開発で、高機能なスマートホーム用操作パネルとして応用可能です。
製品情報
UARTタッチディスプレイ

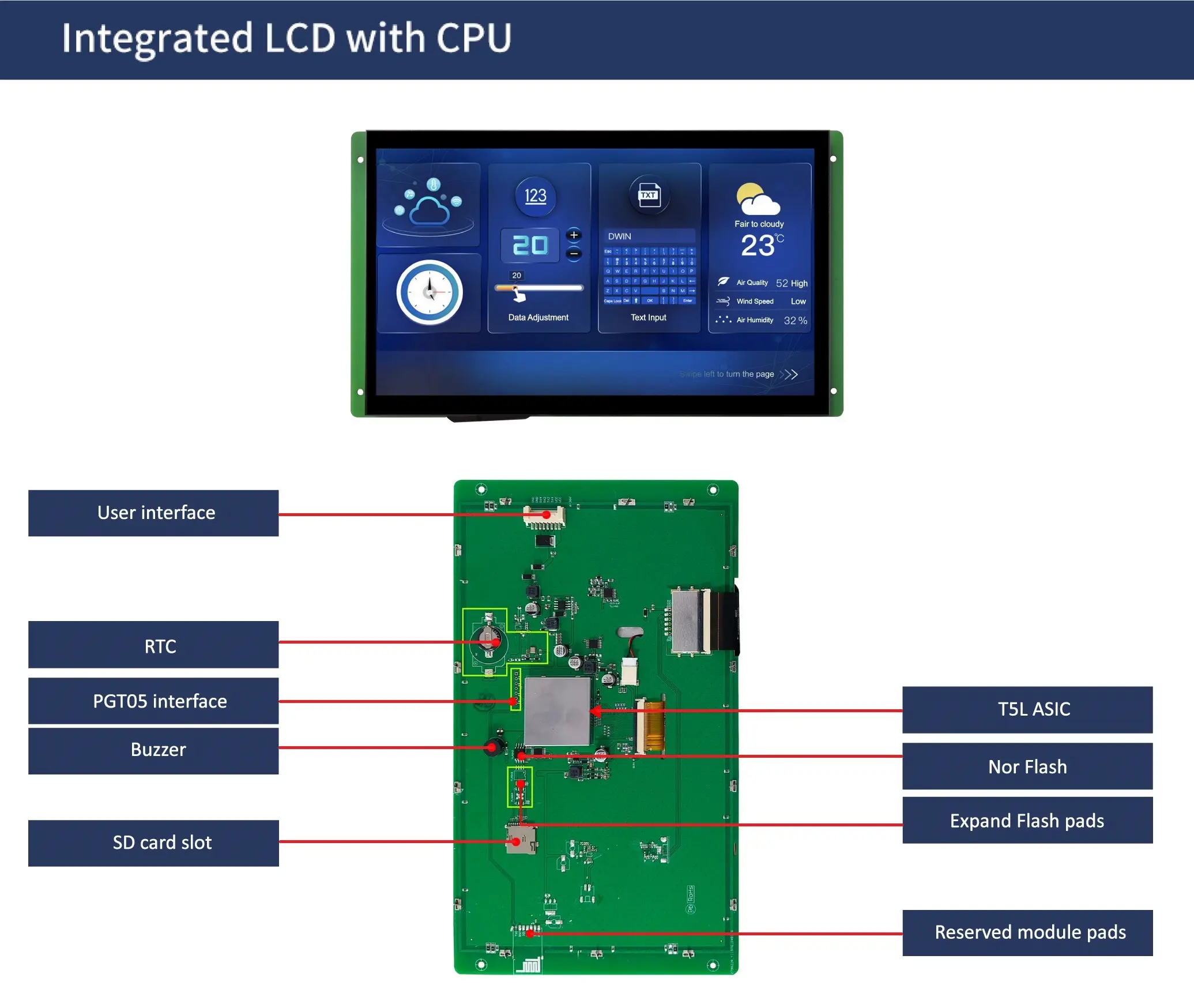

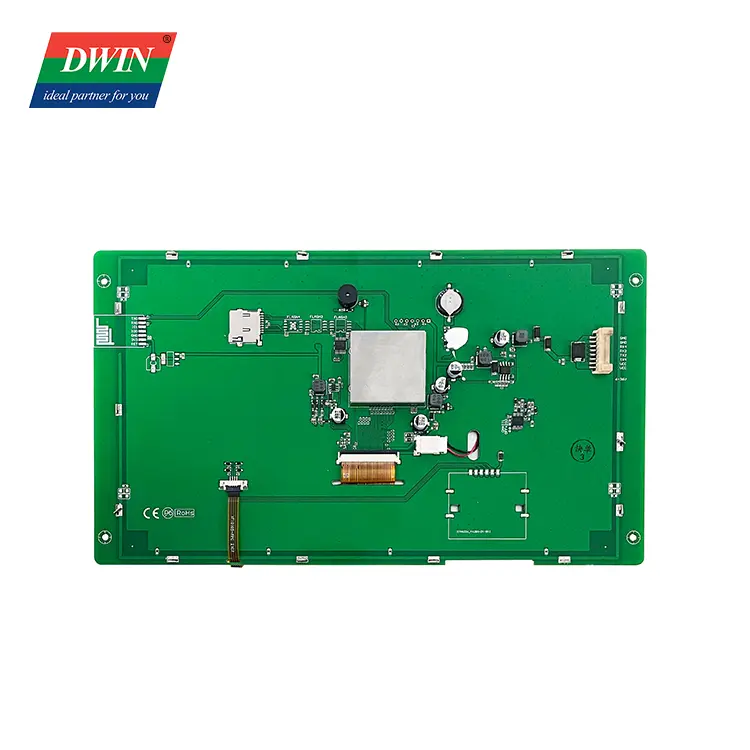

UARTタッチディスプレイは、TFT液晶とタッチパネル、制御ICを一体化したHMI用スマート表示器です。UART（TTL/RS232/RS485）通信で各種MCUと簡単に接続でき、DGUSツールによりGUIをノーコードで開発可能。サイズは約1.5～21.5インチ、抵抗膜式／静電容量式に対応し、産業・医療・民生分野で広く使われています。
- 特徴
-
- 様々な分野・用途に合わせた製品群がラインナップ
- ASIC(CPU)を搭載しており、モジュール単体で文字、図形、画像などの表示やタッチ操作が可能
- マイコンボードを使用した既存のシステムに、UI画面を付加したいと考えたときに最適
- 専用ツールがあり、プログラムが書けなくてもお客様がデザインした画像やアイコンを読み込み容易にUI画面の作成が可能
- メーカー
-
DWIN
応用例

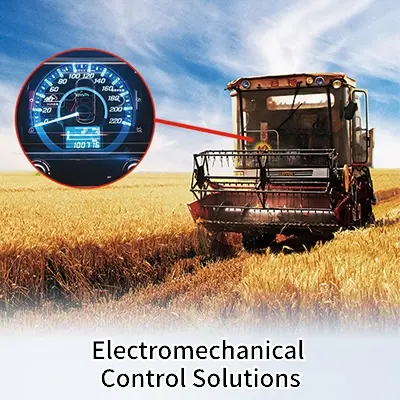

高視認性計器表示器
高視認性表示とカスタマイズ可能なGUIにより、各種計器情報を分かりやすく表示できます。省スペースで実装でき、デザイン性と機能性を両立した電子コントロールパネルとして適しています。

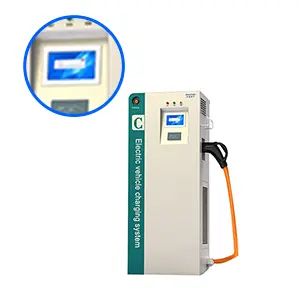

自動車充電ステーションの操作表示部
見やすい表示と柔軟な画面設計により、充電状況やエラーメッセージを分かりやすく提示できます。堅牢構造で屋外設置にも適し、電気自動車充電ステーションの操作表示部として有効です。
製品スペック
- LCDサイズ
- 1.3"〜21.5"
- 通信ポート
- UART/RS-232C
- タッチパネル
- 静電容量、抵抗膜
- 動作温度
- -20〜+70℃
よくある質問
-
Q．
供給可能年数は？
A．販売開始から5年以上です。
-
Q．
LCDタイプは？
A．TN、IPS、VAがございます。
-
Q．
USB通信は可能？
A．カメラ拡張用であり、ホスト制御は不可。
-
Q．
技適は対応済み？
A．対応しておりません。
